南通液化氣鶴管

 液化氣鶴管（陸用流體裝卸臂部分零部件介紹）
液化氣鶴管旋轉接頭介紹
液化氣鶴管旋轉接頭采用數控機床加工，承載力大，轉動靈活，對液態和氣態介質具有理想的密封效果，能夠可靠地用于常溫、低溫、高溫、腐蝕性介質，主密封、二級密封及防塵密封實現零泄  漏。旋轉接頭設計為多種結構形式，包括從鋼制簡單結構到內部加熱，襯PTFE結構，單滾道、雙滾道及三滾道。旋轉接頭為可拆卸式，當更換密封圈時無需拆卸整臺臂，而可實現輕松更換。兩側都是法蘭的旋轉接頭結構使維修、更換時更輕松、更快捷。
主密封圈
主密封圈由石墨填充的聚四氟乙烯及內襯經特殊處理的不銹鋼張力彈簧卡組成。密封圈采用聚四氟乙烯材料，耐磨性好、密封效果好等特點，內襯彈簧卡以加大密封圈的彈性，當密封面長期運轉磨耗后，彈簧卡在一定程度范圍內實現補償。
二級密封
與主密封結構類似，開口方向?yàn)檩S向，具有良好的補償性能。
防塵密封
防塵密封與二級密封相似，防止潮氣和灰塵進入滾道。
液化氣鶴管鶴管（陸用流體裝卸臂）基本參數
◆    公稱口徑：DN25、DN50、DN80、DN100、DN125、DN150、DN200
◆    工作溫度：-196～256℃
◆    工作壓力：-0.08～6.0MPa
◆    適用介質：油品、化工品、酸、堿、強腐蝕性氣體、液化氣、液態瀝青、水蒸氣等。

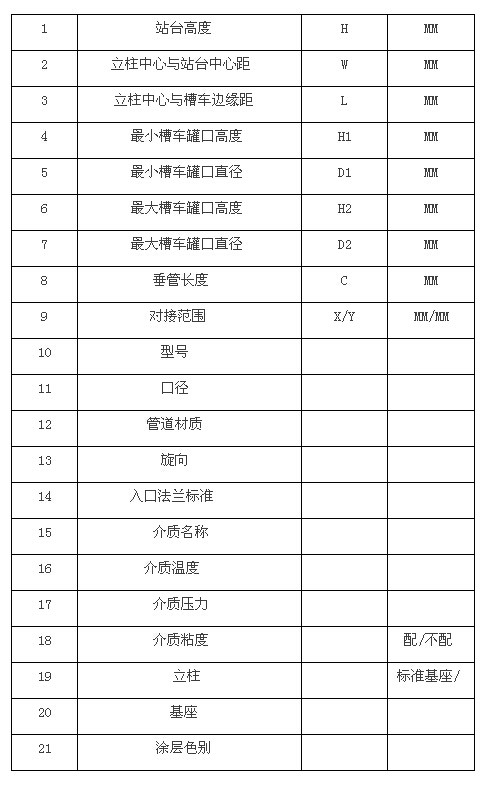

液化氣鶴管鶴管（陸用流體裝卸臂）選型

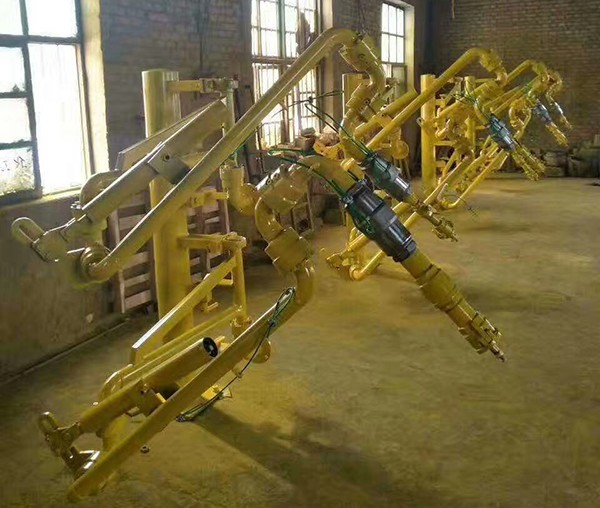

AL1401型/AL1402型頂部裝車鶴管
◆    使用特點:罐車頂部裝車
◆    使用介質:原油、成品油、化工介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含過濾器、流量計、閥門、壓力表、溫度及壓力變送器）等

AL1403型頂部裝卸鶴管
◆    使用范圍:罐車頂部裝卸車，接口向下
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含過濾器、流量計、閥門、壓力表、溫度及壓力變送器）等

AL1401F/AL1402F1襯四氟頂部裝車臂
◆    使用范圍：罐車頂部裝車，管道內襯聚四氟乙烯（PTFE），專用于強酸強堿等具有強腐蝕性介質的裝卸，接口可變
◆    適用介質：酸、堿等強腐蝕性介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含流量計、閥門、壓力表、溫度及壓力變送器）等

AL1411型/AL1412型雙 管密閉裝車鶴管
◆    使用范圍:罐車頂部雙 管密閉裝車，上為氣相管，（可為部分軟管），下為液相管，可對已揮發的介質進行回收。
◆    適用介質:有揮發性的、有毒性的介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含流量計、閥門、壓力表、溫度及壓力變送器）等

AL1512型頂部裝卸鶴管
◆    使用場合：火車頂部密閉裝卸作業,液相管線接口向下或側向
◆    適用介質：適用于液化石油氣、液氨、液氯等高揮發性化工介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（含流量計、閥門、壓力表、溫度及壓力變送器）等

AL2503型底部裝卸鶴管
◆    使用范圍:罐車底部（側面）裝卸、接口可向下、可側向，與罐車接口為快速接頭或松套法蘭
◆    適用介質:原油、渣油、化工介質、水煤漿等
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等

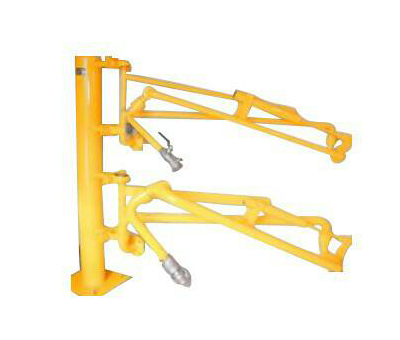

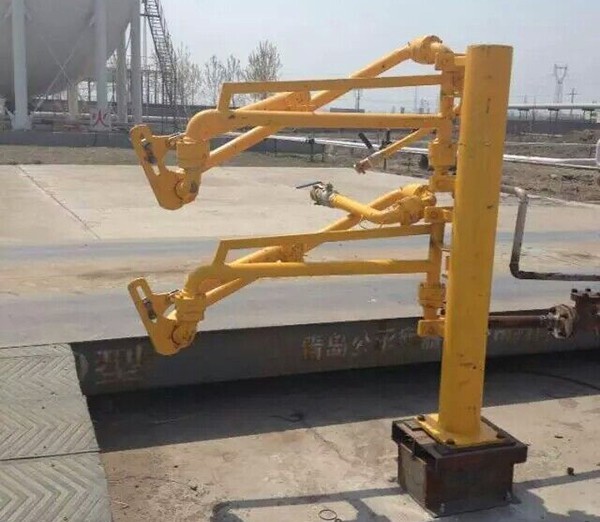

AL2543型底部裝卸鶴管
◆    使用范圍:此類型鶴管用于汽車液化氣或液氨類產品的裝卸作業， 上下各采用五個旋轉接頭，一般上為氣相，下為液相，前端配有專用快速接頭直接與汽車接口相連。
◆    適用介質：液化石油氣、液氨、二甲醚等高揮發性化工介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑范圍為DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等

AL1204型底部裝卸鶴管
◆    底部裝車鶴管國際上先進的底部發油裝置，適用于多倉同時裝車, 三組臂或四組臂以上設計，采用快速干式接頭連接，它能實現快速對接，提高裝車效率；同時在油氣類介質裝卸時使用，能大大減少斷開時液體的損耗 ，適用于多倉同時裝車，減少人工成本。
◆    設備規格：液相管道公稱口徑DN100
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等

伴熱型鶴管
◆    使用場合：槽車頂部敞口裝卸作業,適用于介質流動性差,需加溫、保溫的介質。鶴管采用同心套管結構，套管之間通入蒸汽或者導熱油，旋轉接頭之間用金屬軟管連接。套管外可加包伴熱帶，亦可包石棉等保溫層。
◆    適用介質：原油、渣油、瀝青等
◆    設計壓力：1.0MPa 、1.6MPa 、2.5MPa 等
◆    適用型號：AL1401(2)(3) AL2503(4)
◆    可選附件：靜電溢油保護器、液位開關、定量裝車控制系統（流量計、閥門、壓力表、溫度及壓力變送器）等
